1
离心泵

单级单吸悬臂离心泵

IH Single-stage Single-suction Cantilever Centrifugal Pump

单级单吸悬臂离心泵

单级单吸悬臂离心泵设计简单,配有一个叶轮,一侧吸入,悬臂安装,可在工业应用中实现高效的流体输送。

  • 量:

    1
  • 包裹:

    Customzied
  • 颜色:

    Customzied
  • 材料:

    Stainless Steel

产品概述
IH型化工泵为单级、单吸、悬臂式离心泵,其标定的额定性能点及尺寸等效采用国际标准ISO 2858-1975(E)。该泵是替代F型耐腐蚀泵的节能产品,适用于化工、石油、冶金、发电厂、食品、制药、合成纤维等行业,输送腐蚀性介质或物理化学性质类似于水的液体,工作温度为-20℃~105℃。

产品特点

泵盖通过定位肩夹在泵体和中间支架之间。该泵轴向吸入,径向排出,采用底脚安装设计,可直接安装在底座上。悬挂部件安装在中间支架上,并由底座支架支撑。加长联轴器允许在不断开管道或电机的情况下检查转子——只需拆下联轴器的中间件即可。这是一种国际通用的设计。密封选项包括填料密封或机械密封(符合 ISO 3069 标准),如有需要,还可提供波纹管或辅助叶轮密封等替代方案。

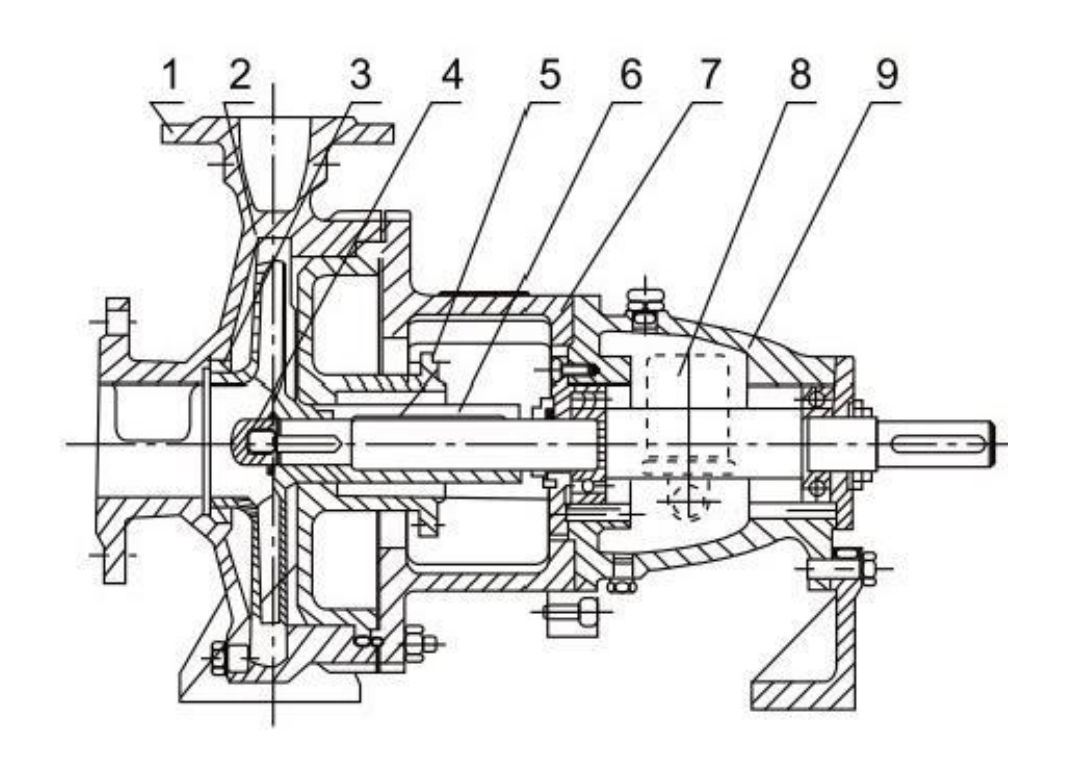

结构图

1 泵体 2 叶轮
3 密封圈 4 叶轮螺母
5 泵盖 6 密封件
7 中级支持 8
9 悬架组件

性能范围

流量:6.3~400m³/h

扬程:5~125m

该泵最大工作设计压力为1.6MPa。

用户可根据输送介质的腐蚀性选择不同的泵主要过流部件材质,主要过流部件材质及其代号如下(五种可选):

材料名称 ZG1Cr18Ni9 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti ZG1Cr18Ni12Mo2Ti ZG1Cr18Mn13Mo2CuN
代码 303 305 306 307 402

注:除以上所列材料外,制造厂还可根据用户要求,选用合适的材料制造本系列离心式渣浆泵,所选材料及其代号一般应符合GB2100-80的规定。
对于尚未按国家标准指定代码的材料,允许使用国际或国内公认的材料代码(例如行业或工厂标准)。
