Using corrosion-resistant graphite, the Water Jacket Graphite Hydrogen Chloride Synthesis Furnace can produce HCl efficiently, thus ensuring precise temperature control and optimal reaction conditions.
支付:
TT L/C PayPal Westunion Moneygram产品起源:
China, Anhui province运输端口:
Shanghai交货时间:
1 Month量:
1包裹:
Wooden case颜色:
Customzied材料:
Graphite工作温度:
Export≤45℃,Graphite wall≤170℃
产品评论
它由由钢壳炉、石墨炉盖、合成筒体、炉底组成。与钢壳炉相比,它有如下特点:
1.使用寿命长(一般在10年以上)。
2.产品酸纯度高。
3.工作条件优越,控制管理便捷。
产品优势
水套石墨氯化氢合成炉具有优异的耐腐蚀性、高效的传热、精确的温度控制、耐用性以及在恶劣的化学环境中的可靠性能。

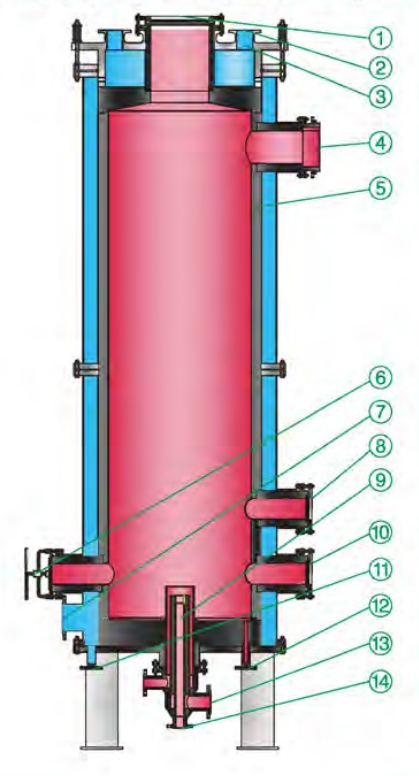

结构图
零件详情 | |||
1 | 防爆端口 | ||
2 | 冷却水出口 | ||
3 | 冷却出口 | ||
4 | HCl 出口 | ||
5 | 石墨合成圆柱体 | ||
炉门 | |||
7 | 冷却水入口 | ||
8 | 镜子 | ||
9 | 三套石英玻璃燃烧器 | ||
10 | 镜像 | ||
11 | 排水口 | ||
12 | 13 | 氯气入口 | |
14 | 氢气入口 |
管材图纸规格表
符号 | a | c | d | e | f | h | k | |||||||||||
规格 | DN/D1 | DN | DN | DN | DN | DN/D1 | DN | |||||||||||
SSL-300 | 40/125 | 40/125 | 20 | 50 | 125 | 80 | 250 | SSL-400 | 55/145 | 55/145 | 20 | 50 | 125 | 100 | 250 | 100/210 | 50 | |
SSL-500 | 70/180 | 70/180 | 20 | 50 | 125 | 125 | 250 | 125/240 | 65 | |||||||||
SSL-600 | 84/210 | 84/210 | 20 | 50 | 125 | 150 | 400 | 150/295 | 80 | |||||||||
SSL-700 | 100/210 | 100/210 | 20 | 50 | 125 | 200 | 400 | 200/350 | 100 | |||||||||
SSL-800 | 115/240 | 115/240 | 20 | 50 | 125 | 200 | 400 | 200/350 | 100 | |||||||||
SSL-900 | 115/240 | 115/240 | 20 | 50 | 125 | 200 | 400 | 250/400 | 125 | |||||||||
SSL-1000 | 115/240 | 115/240 | 20 | 50 | 125 | 200 | 400 | 250/400 | 150 | |||||||||
喷嘴 连接标准 | HG 20593 | HG 20593 | - | - | HG 20593 | - | - | HG 20593 | ||||||||||
压力等级 MPa | 1.0 | 1.0 | - | 1.0 | - | 1.0 | - | 1.0 | 1.0 | |||||||||
喷嘴使用 | 氢气入口 | 氢气入口 | 酸出口 | 排气口 | 镜像端口 | 出水口 | 防爆口 | 加氢氢出口 | 冷却水入口 |
