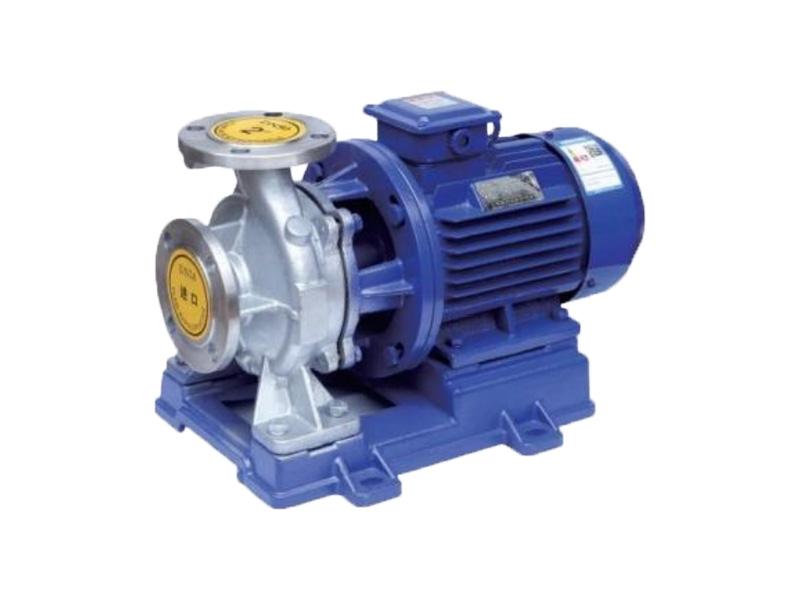

单级单吸卧式管道离心泵

主要应用

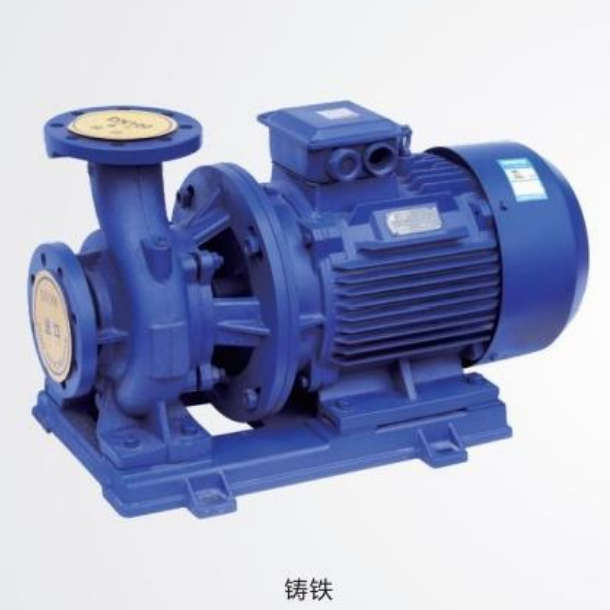

1.ISW卧式清水泵 ：用于输送清水及物理化学性质类似的其他液体。适用于工业/城市给排水、高层建筑增压、园林灌溉、消防增压、长距离输送、暖通空调循环、浴室冷热水循环及设备配套。工作温度： 温度≤80°C 。

2.ISWR/ISWRD卧式热水泵 ：广泛应用于能源、冶金、化工、轻纺、造纸、宾馆、浴池等锅炉及城市供暖系统中的热水循环增压。使用温度： 温度≤120℃ 。

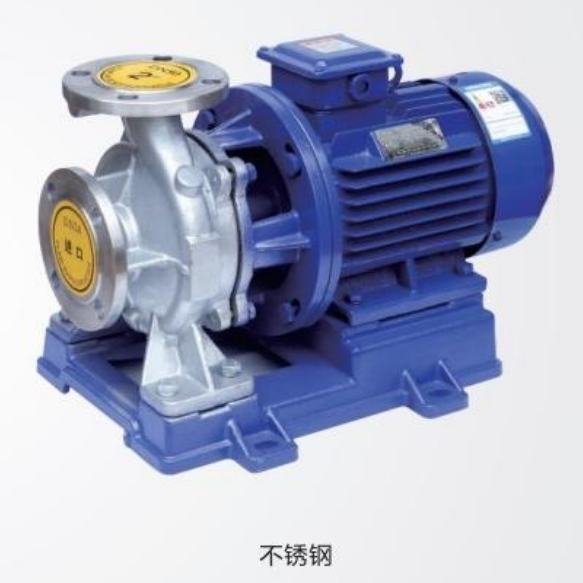

3.ISWH卧式化工泵 ：输送非固体、腐蚀性、类似水的粘度液体。适用于石油、化工、冶金、电力、造纸、食品/制药和合成纤维行业。工作温度： -20°C 〜 +120°C 。

4. ISWB卧式管道油泵 ：运输汽油、煤油、柴油等易燃易爆液体。工作温度： +20°C 〜 +120°C 。

产品特点

1. 结构紧凑 ： 卧式设计将泵和电机集成为一体，外观时尚，与传统卧式泵相比，占地面积减少30%。该泵配备IP54防护等级的户外电机，无需泵房即可运行，适合户外安装。

2. 运行平稳安静 ： 高同心度确保性能稳定。电机与泵直接耦合，省去中间部件，降低振动和噪音。动平衡叶轮延长轴承寿命，改善运行环境。

3. 优质机械密封 ： 硬质合金动/静环增强了耐磨性，确保无泄漏运行并延长使用寿命。

4. 先进的液压设计 ： 采用创新的叶轮模型，优化效率，实现卓越性能。

5. 独特的结构细节 ： 泵底座上设有排水孔，入口/出口法兰上设有测压孔，方便维护和监控。

6. 管道友好型配置 ： 水平入口、垂直向上出口简化了管道布置和安装。

结构图

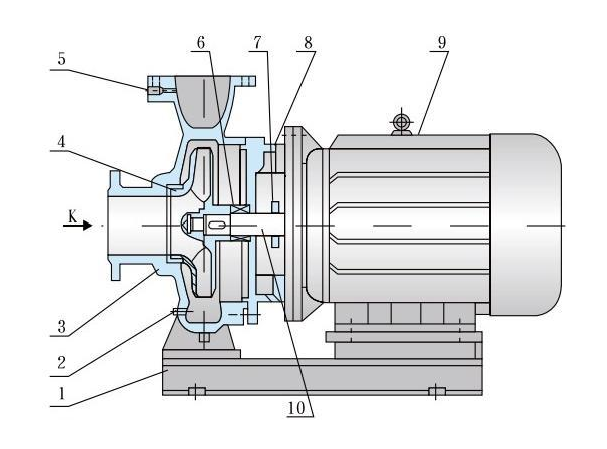

参见图表 ：

该单元由三部分组成： 泵、电机和底座 泵结构包括 泵体、叶轮、泵盖、机械密封 以及其他组件。它是一个 单级、单吸、卧式离心泵 ，泵体和盖在叶轮后部分开（后半设计）。

大多数泵都具有 叶轮前后两侧均有密封环 ，以及 平衡孔 在后盖上，以抵消转子上的轴向推力。

a.流程设计 ：轴向水平入口，垂直向上出口。

b.轴配置 ：泵与电机同轴。电机轴伸采用 双角接触球轴承 部分平衡残余轴向力。

c.安装 ：直接耦合，无需对齐；共享基座 IG型隔振器 以减少振动。
