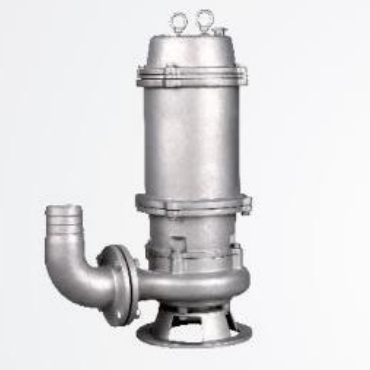

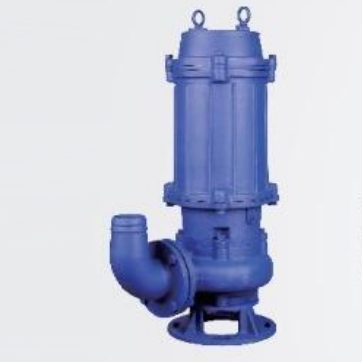

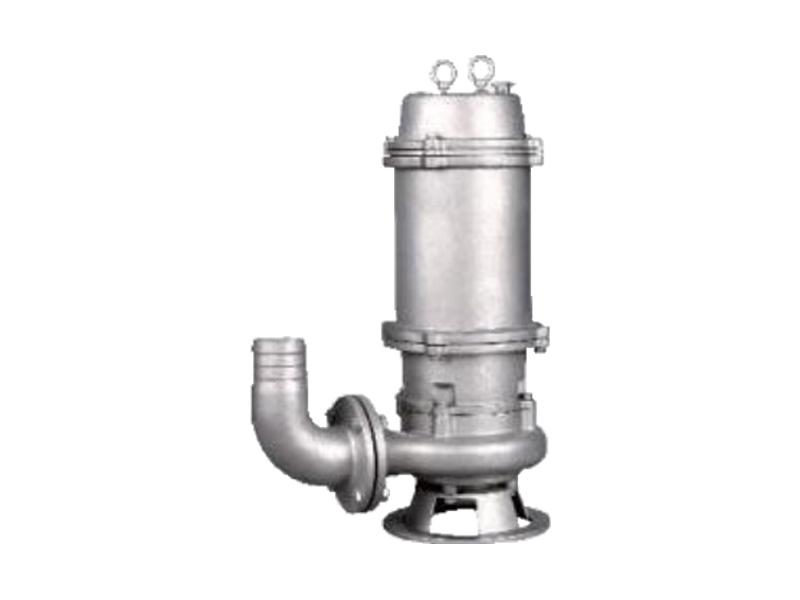

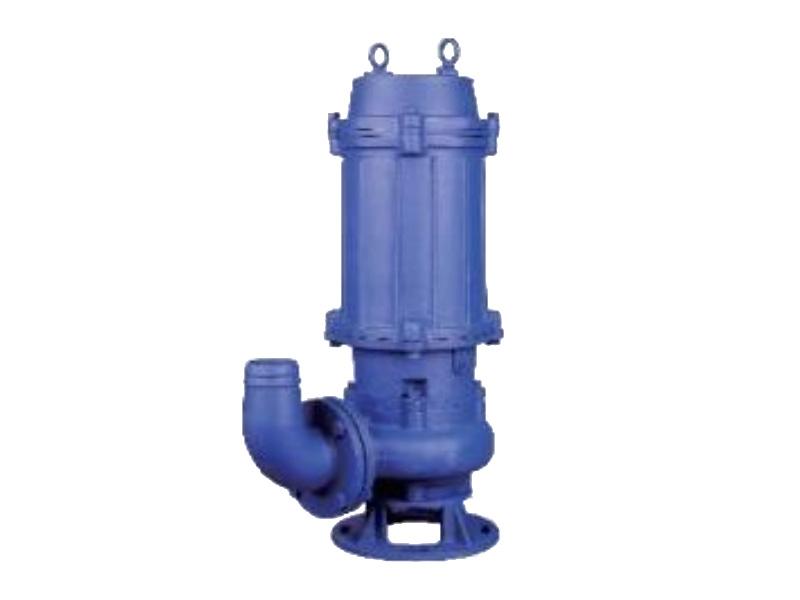

QW耐腐蚀金属潜水排污泵 采用耐用的不锈钢结构,具有卓越的耐腐蚀性能。它能够高效输送污水,流量大,自动化操作,节能环保。它是工业和市政污水处理应用的理想选择,噪音低,维护成本低。
量:
1包裹:
Customzied颜色:
Customzied材料:
Cast iron/Stainless steel工作温度:
≤60℃
产品特性
大流量防堵塞设计,可透过管径的5倍纤维和50%的固体颗粒; 高效电机,节能性能好; 双碳化钨机械密封(使用寿命超过 8,000 小时); 结构紧凑,潜水运行,省去泵房; 油室内设有泄漏传感器,用于密封失效保护; 可选配智能控制柜,用于泄漏/过载/温度监控; 双导轨联轴器,方便安装/维护; 浮球开关可实现自动水位控制; 所有工作范围内的过载保护; 水冷电机可进行空转运行; 安装灵活:固定耦合或便携式安装。
应用场景
QW耐腐蚀潜水排污泵适用于工业废水排放、市政污水处理厂、住宅排水系统、人防排水以及医院/酒店污水处理等多种应用。它还适用于建筑工地、市政项目、矿山作业、农村沼气系统、灌溉和供水设施,在各种严苛环境下都能提供可靠的性能。
结构描述
QW(WQ)系列防堵塞潜水排污泵将电机和泵部件集成在一起,由油隔离室和机械密封隔开,形成一个紧凑的机电一体化装置,共用一个转子轴。主要特点包括:
信号线 – 连接到综合控制柜,防止泄漏、缺相、短路、过热和电机过载。
定子 – 采用 B 级或 F 级绝缘。
泄漏传感器 – 安装在油室中,用于检测密封故障并触发系统保护。
机械密封 – 双串联密封件采用碳化钨制成,经久耐用,使用寿命更长。
叶轮 – 单通道或双通道设计,可更好地通过碎片/纤维,最大限度地减少堵塞。
泵壳 – 叶轮经过优化,效率更高。
耐磨环 – 当发生磨损时,可更换蜗壳以保持峰值效率。

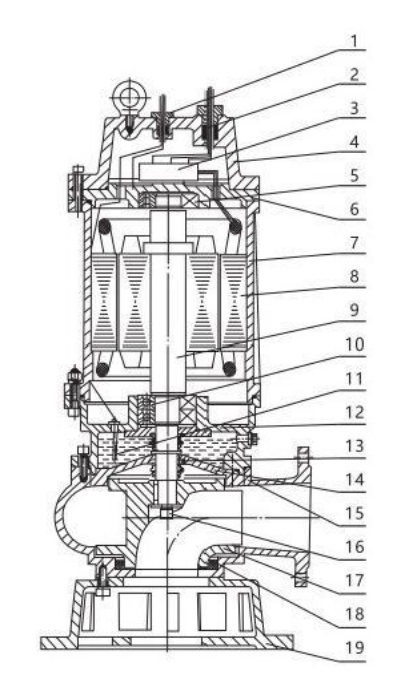

1 | 信号线 |
2 | 线路连接 |
3 | 接线盒 |
4 | 电机盖 |
5 | 轴承 |
6 | 上轴承座 |
7 | 电机外壳 |
8 | 定子 |
9 | 轴(转子) |
10 | 轴承 |
11 | 漏水探头 |
12 | 油室 |
十三 | 机械密封 |
14 | 后盖板 |
15 | 泵体 |
16 | 叶轮螺栓 |
17 | 叶轮 |
18 | 密封圈 |
19 | 底板 |
工作条件
1、介质温度≤60℃,比重1.0-1.3kg/dm³,pH值5-9。
2.对于不带内部冷却系统的泵,电机的伸出部分可不超过液面的50%。
3.请在规定的扬程范围内操作,以防止电机过载。如需全范围操作,需特殊订购。
4.运行电流不得超过电机的额定电流。
